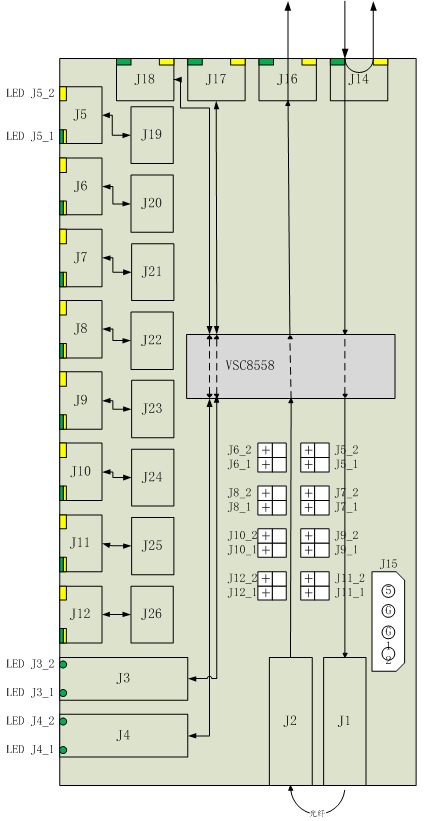

板卡上侧电口说明：

• J14为1000Base-T回环接口，且与J1直通，即J14收到的数据会由J14本身和J1输出；
• J16为1000Base-T接口，与J2直通；
• J17为1000Base-T接口，与J3直通；
• J18为1000Base-T接口，与J4直通；

板卡左侧接口说明：

• J5—J12为八个电口，与内部的J19—J26分别直通。J5—J12，每个口有两个指示灯，分别定义为J5_1 — J12_1（黄绿双色灯，表示Link状态，不同颜色代表不同的Link状态）和J5_2 — J12_2（黄灯，表示Active状态）。J5—J12和J19—J26具体类型视与之配合的主板接口类型而定；
• J3是1000Base-X接口，与J17直通；
• J4是1000Base-X接口，与J18直通。

板卡下侧接口说明：

• J1口为1000Base-X接口，可输出J14口接收到的数据；
• J2口为1000Base-X接口，由外部光纤回环输入J1口输出的数据；

板卡内部接口说明：

• J19—J26为八个电口，与左侧的J5—J12分别直通。J19—J26用于接主板网口。
• J5—J12的16盏指示灯由主板对应接口直接驱动。每盏灯在板上都对应一个2pin插针，插针在板上的标号与对应的灯号相同。
• J15为板卡电源插座，从上至下依次为+5V，Gnd，Gnd，+12V。与IDE硬盘电源接口定义相同，可直接由ATX电源供电。
