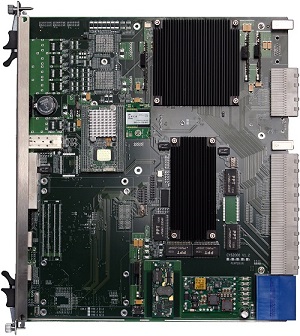

CYS2020 ATCA万兆交换板



    S2020是一款通用高性能万兆交换板，可插入符合ATCA标准的机箱中使用。本产品可与各类ATCA业务板配合，组成业务系统。 本品可扩展COM-E，MC-36T数据处理子卡和RTM（ATCA后IO卡）等多种子卡。 CYS2020
关键特性

  • 可扩展COM-E处理模块，增加辅助功能
  • 可扩展处理能力达40G的MC-36T数据处理子卡。
  • 支持过滤规则设置。
  • 所有端口提供二层线速交换的能力，保证所有端口无阻塞地进行报文转发。
  • 支持后插卡拓展网口数量，可扩展12个千兆口或者4万兆+4千兆
产品规格

  • 面板可支持4 x 10GE和6 x GE接口（选配，和RTM端口切换）；
  • 背板支持13 x 10GE（FABRIC SWITCH）和14 x GE（BASE SWITCH）接口，最大支持14槽ATCA机箱；
  • 背板机箱管理口可灵活配置为单千兆和双百兆，方便不同场合使用；
  • 支持1 x GE FABRIC和BASE间的数据通道，方便FABRIC和BASE间直接通讯；
  • FABRIC最大支持24 x 10GE + 4 x GE交换功能，BASE最大支持24口交换功能；
  • 可选配板载COM-E系统，COM-E子系统可用于整个ATCA设备的集成管理，为用户节省了ATCA CPU卡的成本和宝贵的机箱插槽空间；
  • 可选配数据处理子卡MC-36T，基于多核的数据处理子卡（与COM-E共用板卡空间），可用于本板管理和复杂的数据过滤、处理、查找等，客户可根据需要将其应用到特定场合；
  • 可选配RTM子卡，RTM可用于设备接口扩展（最大4 x 10GE 或 12 x GE）。
  • 支持机箱智能管理，IPMB总线支持MULTI-MASTER模式，可以方便的和机箱管理板以及其他板卡通讯；
  • 机箱槽位地址自动识别，板卡可以智能的识别出插入的槽位在机箱中的位置，从而自动分配IPMB管理地址；
  • 支持热插拔功能：板卡支持预充电，IPMB总线保护，微动开关和热插拔指示灯等，可以在不影响机箱中其他板卡工作的情况下插入或拔出机箱，便于更新和维护；
  • 支持远程telnet/ssh命令行管理，本地串口命令行管理。
